Крыльчатки вентилятора охлаждения

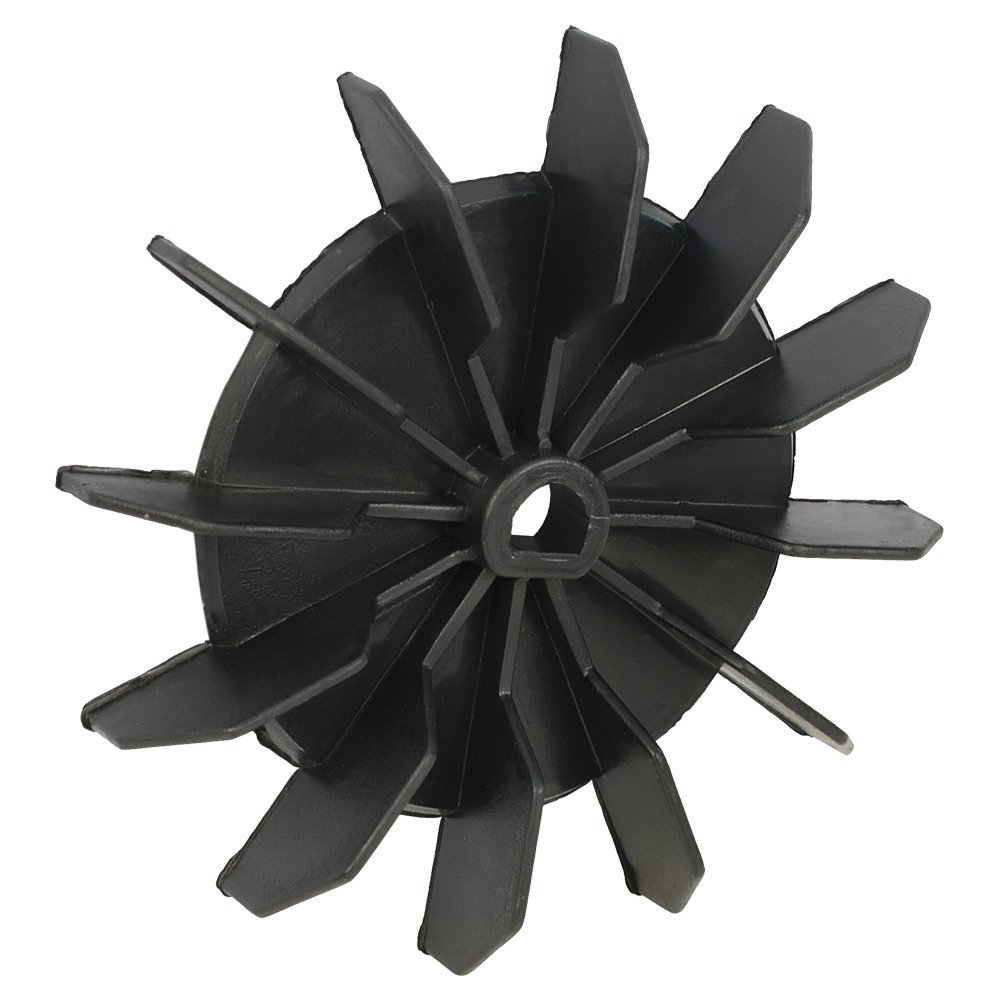

Крыльчатка вентилятора охлаждения двигателя — это пластиковый или металлический элемент из категории запчасти для насоса, устанавливаемый на заднем конце вала электромотора поверхностных агрегатов. Основная функция — принудительный обдув оребрения корпуса статора для отвода тепла, выделяемого обмотками при работе. В отличие от рабочего колеса гидравлической части, вентиляторная крыльчатка не контактирует с перекачиваемой водой, но её отказ приводит к быстрому перегреву обмоток и последующему выходу двигателя из строя за 15-40 минут работы под нагрузкой.

Роль вентилятора охлаждения в двигателе насоса

1. Отвод тепла от статора. Однофазный двигатель мощностью 0,55-1,5 кВт при работе рассеивает 100-350 Вт тепла — без принудительного обдува температура обмоток растёт со скоростью 2-5 °C в минуту.

2. Стабилизация температуры обмоток. Крыльчатка вентилятора охлаждения двигателя удерживает температуру в диапазоне 60-80 °C при непрерывной работе — это стандартный рабочий режим для класса изоляции F (максимум 155 °C).

3. Защита изоляции обмоток. Каждые +10 °C сверх нормы сокращают ресурс изоляции обмоток в 2 раза — правильно работающий вентилятор напрямую влияет на срок службы двигателя.

4. Работа только в поверхностных агрегатах. Глубинные и погружные модели охлаждаются перекачиваемой водой через рубашку корпуса, поэтому в них крыльчатка вентилятора отсутствует как класс.

Виды крыльчаток и материалы

• Полипропилен (PP). Стандарт бытового сегмента. Диапазон температур -20...+100 °C, лёгкий, дешёвый, легко ремонтопригодный. Ресурс 5-8 лет при отсутствии механических повреждений.

• Полиамид (PA/нейлон). Для средних мощностей и повышенных температур в моторе. Прочнее полипропилена в 1,5-2 раза, диапазон -40...+120 °C. Ресурс 7-10 лет.

• Стеклонаполненный полимер (PA-GF). Для мощных и полупромышленных двигателей от 1,5 кВт. Механическая прочность в 3-4 раза выше стандартного полиамида, устойчивость к высокооборотистым режимам до 3600 об/мин.

• Металлические (алюминий, силумин). Для промышленных двигателей от 3 кВт и специальных условий эксплуатации (высокие температуры окружающей среды, промышленная пыль). Долговечность до 15-20 лет.

Признаки износа

Как правильно подобрать

• Модель двигателя. Крыльчатка вентилятора охлаждения двигателя подбирается по производителю и точному названию серии агрегата (Aquatica JSW/JET, Pedrollo JSW/JCR, Grundfos JP/MQ, DAB Aquajet, Wilo Jet, ESPA, Optima). Каждая модель имеет свои посадочные размеры и диаметр лопастей.

• Расчёт производительности вентилятора:

Qair = k · Pmotor · ΔT / (cp · ρ)

Qair — требуемый расход воздуха в м³/ч, k — коэффициент запаса (1,3-1,5), Pmotor — мощность рассеиваемого тепла в Вт (обычно 15-25% от мощности двигателя), ΔT — допустимый нагрев воздуха (обычно 20 °C), cp — удельная теплоёмкость воздуха (1,005 кДж/кг·°C), ρ — плотность воздуха (1,2 кг/м³).

• Тип посадочного места. Со шпоночным пазом, со шлицами или на прессовой посадке — уточняется по конструкции конкретной модели двигателя.

• Диаметр и количество лопастей. Диаметр от 80 до 200 мм в зависимости от мощности агрегата, количество лопастей 6-12 штук — влияет на производительность и уровень шума.

Порядок замены

1. Обесточивание. Отключение автомата в щитке, ожидание полной остановки двигателя (лопасти после отключения продолжают вращаться по инерции 20-40 секунд).

2. Снятие защитного кожуха. Откручивание винтов пластикового или металлического кожуха на задней части мотора, извлечение для доступа к вентилятору.

3. Демонтаж старой крыльчатки. Ослабление стопорного винта или гайки, извлечение шпонки из паза, снятие с вала аккуратными движениями без ударов (риск повреждения подшипников).

4. Очистка вала. Удаление пыли, грязи, следов старой смазки с посадочного места, проверка вала на биение и износ.

5. Установка новой. Совмещение шпонки с пазом, посадка на вал без перекосов, затяжка стопорного винта с моментом по паспорту (обычно 3-8 Н·м).

6. Тестовое включение. Установка защитного кожуха, включение автомата, проверка отсутствия задеваний и посторонних шумов при работе — вентилятор должен вращаться свободно и создавать заметный воздушный поток через оребрение.

Профилактика и уход

Раз в 6 месяцев — визуальный осмотр состояния лопастей через прорези защитного кожуха, при необходимости — очистка от пыли сжатым воздухом. Раз в год — снятие кожуха и полная очистка вентилятора и оребрения статора от пыли и мелкой стружки (загрязнение снижает эффективность охлаждения на 30-50%). Основные факторы, сокращающие ресурс: работа двигателя без защитного кожуха (риск попадания посторонних предметов), эксплуатация при повышенной температуре окружающей среды выше +40 °C, длительный простой оборудования во влажной среде (коррозия посадочного места). При соблюдении регламента обслуживания вентилятор служит 8-12 лет.

Стоимость

Цена определяется материалом (полипропилен — базовый сегмент, полиамид — средний, стеклонаполненный полимер и металл — премиум), размерами и брендом производителя. Оригинальные детали от заводов-изготовителей гарантируют совместимость по посадочным размерам и заявленный ресурс. Аналоги допустимы для сезонной эксплуатации с существенной экономией, но требуют внимательной сверки посадочных размеров. Комплекты (вентилятор + защитный кожух + крепёж) — на 15-20% выгоднее покупки отдельных позиций.

Почему стоит купить крыльчатку вентилятора охлаждения двигателя в ToolMax?

• Инженерный подбор. Помощь в идентификации нужной модели по производителю, серии и году выпуска вашего агрегата — без ошибок в посадочных размерах.

• Официальные поставки. Прямые контракты с производителями (Aquatica, Pedrollo, Grundfos, DAB, Wilo, ESPA, Optima) — гарантия оригинальности деталей.

• Комплектующие. Защитные кожухи, стопорные винты, шпонки, крепёж, ремонтные наборы — в одном заказе.

• Доставка по Украине. Быстрая и безопасная доставка заказов по всей территории страны.

В каталоге также представлены насосы для воды и автоматика на воду — для комплексного ремонта и обслуживания.
