Платы управления для насосов

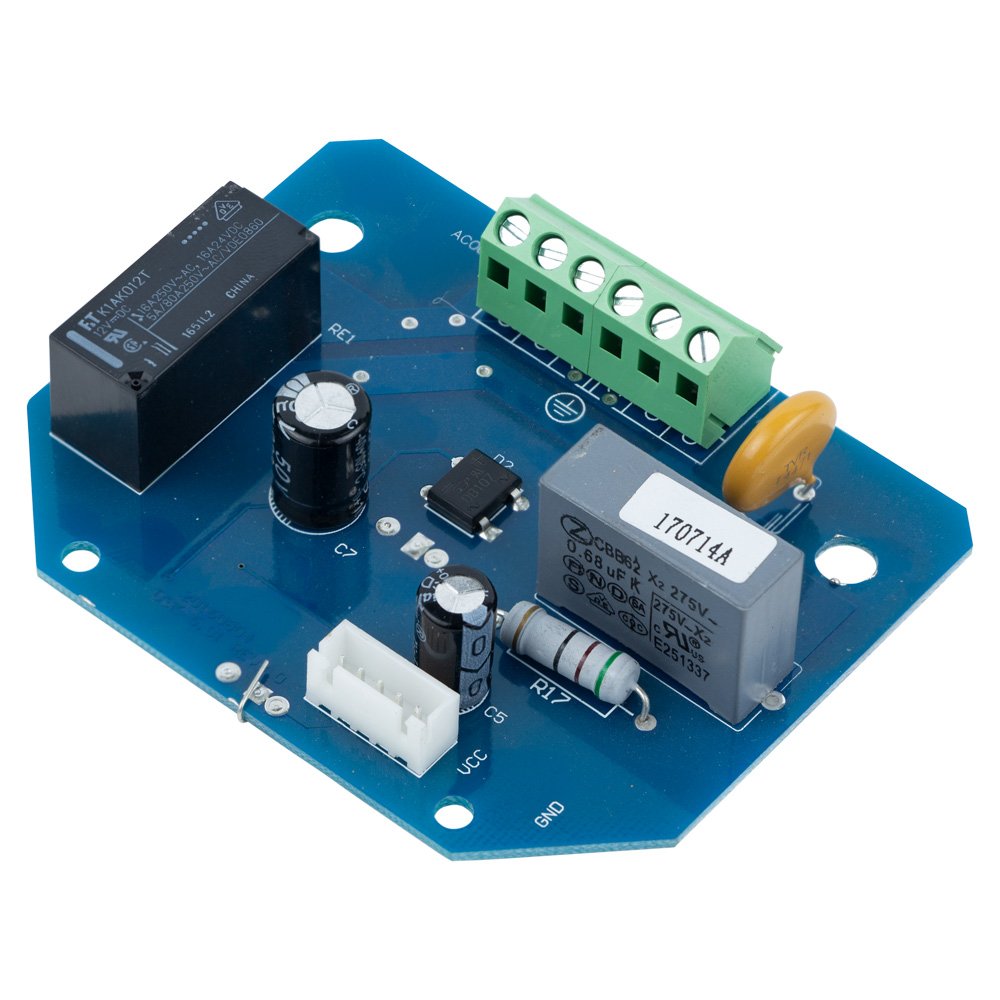

Плата для автоматики насоса — это электронный управляющий модуль из категории запчасти для водяного насоса, отвечающий за приём сигналов от периферийных устройств (датчиков давления, протока, уровня), обработку данных микроконтроллером и управление подачей напряжения на электродвигатель. Без этого элемента невозможен безопасный автоматический режим работы: именно плата предотвращает аварийные ситуации при перепадах напряжения, отсутствии перекачиваемой среды и перегрузках. Ресурс качественного модуля при работе в номинальном режиме — 8-12 лет.

Роль электронного модуля

1. Обработка сигналов датчиков. Приём аналоговых (4-20 мА, 0-5 В) или цифровых (Modbus) сигналов от датчика напора, датчика протока, электродов уровня — формирование команды на пуск и остановку двигателя.

2. Управление электродвигателем. Коммутация силовых цепей через встроенные реле или контакторы, контроль пусковых токов, задержки включения для исключения гидроударов.

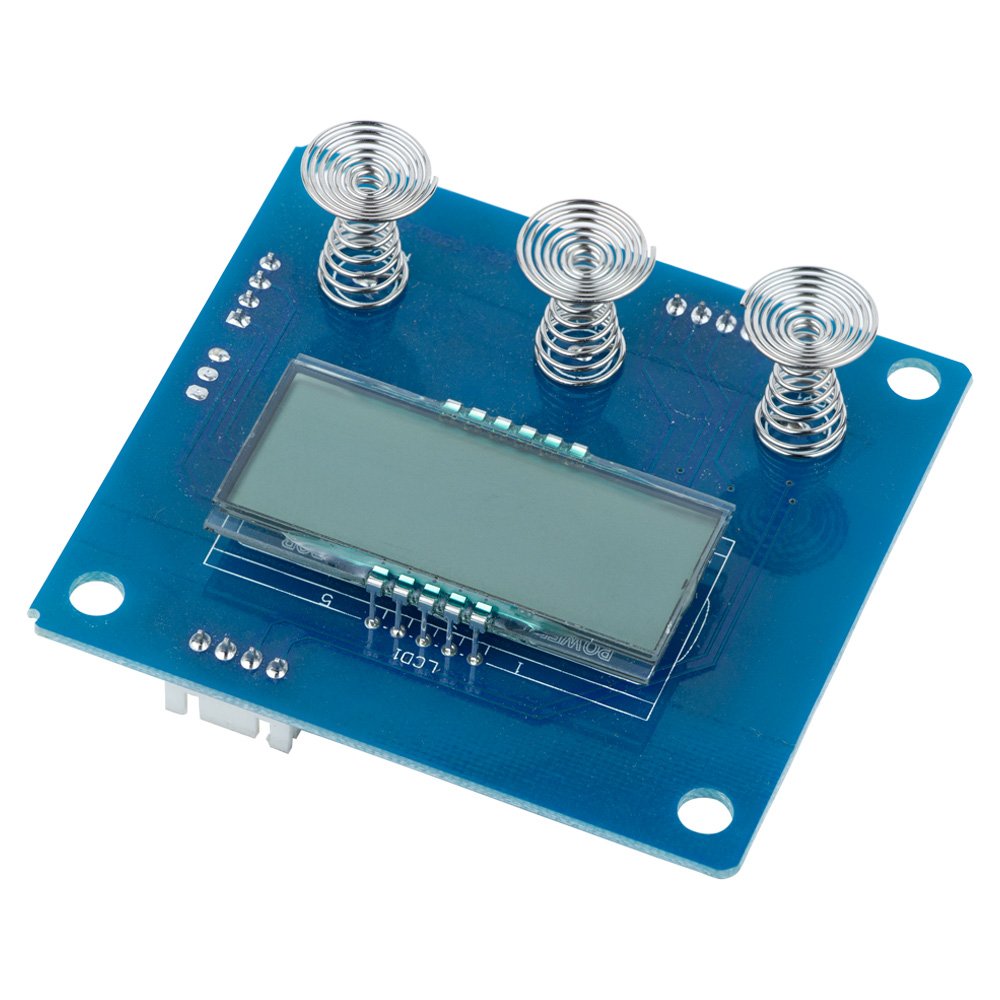

3. Индикация состояний. Отображение текущего напора, режима работы, кодов ошибок на ЖК-дисплее — удобная диагностика без вскрытия корпуса.

4. Защитные алгоритмы. Сухой ход, перегрузка по току, обрыв фазы, короткое замыкание, аномальный сдвиг фаз — все эти сценарии обрабатываются процессором за миллисекунды.

5. Интеграция в систему. Продвинутые модели поддерживают интеграцию с частотными преобразователями, датчиками уровня в скважине, системами диспетчеризации через RS-485.

Функции управления

Качественная плата для автоматики насоса реализует комплекс защит, критически важных для ресурса гидравлической и электрической частей оборудования. Сухой ход контролируется анализом сигнала расходомера: если двигатель работает, а поток жидкости отсутствует, модуль обесточивает статор за 5-15 секунд — предотвращается разрушение механических уплотнений из карбида кремния (SiC) или графита. При заклинивании вала (попадание песка, срезание шпонки) ток резко возрастает — токовые трансформаторы фиксируют аномалию, активируется термозащита. Автоматический тест наличия воды через 15, 30, 60 минут после аварии — стандартный алгоритм премиум-моделей.

Виды по типу двигателя

• Для однофазных двигателей 220 В. С клеммами для подключения пускового или рабочего конденсатора (ёмкость 8-100 мкФ в зависимости от мощности). Совместимость с бытовыми установками до 2,2 кВт.

• Для трёхфазных двигателей 380 В. Управление через внешние контакторы, контроль асимметрии, обрыва и чередования фаз. Для полупромышленных агрегатов от 1,5 кВт до 15 кВт.

• Для поверхностных установок. Часто интегрируются непосредственно в реле протока или на напорный патрубок — компактное решение без выносного пульта.

• Для скважинных и погружных. Выносные модули в наземном щитке, рассчитанные на работу с длинным силовым кабелем (компенсация индуктивных потерь).

• Для дренажных и фекальных. Работа в связке с поплавковыми выключателями, реагирующими на уровень воды в приёмном резервуаре или приямке КНС.

Как правильно подобрать

• Точная идентификация модели. Плата для автоматики насоса не подбирается только по фотографии — визуальное сходство не гарантирует совместимости прошивки, электрических параметров и посадочных размеров. Обязательные данные: производитель (DAB, Wilo, Grundfos, Pedrollo, Italtecnica, Coelbo), точное название серии, артикул детали в паспорте, год выпуска установки.

• Совместимость по мощности. Расчёт номинального тока коммутирующих реле:

Irelay = Pmotor · 1000 · kzap / (U · cos φ · η)

Irelay — требуемый ток контактной группы в амперах, Pmotor — мощность двигателя в кВт, kzap — коэффициент запаса (1,3-1,5 для пусковых токов), U — напряжение сети в вольтах, cos φ — коэффициент мощности (0,7-0,85), η — КПД двигателя (0,75-0,85). Установка слаботочной платы на мощный агрегат приводит к выгоранию контактов от пусковых токов уже за 1-2 месяца эксплуатации.

• Класс защиты корпуса. Для установки в сухих помещениях достаточно IP54 (согласно ДСТУ EN 60529). Для кессонов, приямков, влажных подвалов — минимум IP65. Плата с низкой герметизацией во влажной среде за 6-12 месяцев выходит из строя из-за конденсата и коротких замыканий.

• Дополнительные функции. Регулировка порогов включения и выключения (шаг 0,05 бар в цифровых моделях), таймер задержки перезапуска после аварии, память последних 10-100 событий для диагностики, интерфейсы связи (RS-485, Modbus).

Монтаж и подключение

1. Обесточивание системы. Отключение автомата в щитке, УЗО и вводного выключателя. Проверка отсутствия напряжения на клеммах индикатором.

2. Демонтаж старого модуля. Фотографирование заводского подключения проводов, отсоединение силовых и сигнальных клемм с фиксацией маркировки жил, снятие крепежных винтов.

3. Установка нового. Монтаж на посадочные отверстия корпуса, кабельные вводы через сальники соответствующего диаметра для сохранения класса IP.

4. Подключение цепей. Силовые кабели через клеммные колодки с моментом затяжки 0,8-1,2 Н·м, сигнальные — экранированной витой парой с заземлением экрана только с одной стороны (со стороны блока управления).

5. Первый пуск. Перед подачей питания — прозвон цепей мультиметром, проверка отсутствия коротких замыканий между силовыми и сигнальными шинами. Включение автомата, программирование уставок через меню, тестовый пуск двигателя.

На объекте в Киевской области поверхностный агрегат постоянно уходил в ошибку перегрева. Проблема оказалась не в гидравлике: старая плата перегревалась из-за плохих контактов на клеммной колодке. Решение — замена модуля, установка новых кабельных вводов с сальниками и опрессовка жил медными наконечниками с последующим лужением. После доработки система работает стабильно уже более 3 лет.

Диагностика и ремонт

При отказе автоматики первый шаг — считывание кода ошибки с дисплея и расшифровка по инструкции. Типичные причины отказа модуля: скачок напряжения в сети (обязателен стабилизатор от 500 ВА), попадание влаги через некачественные кабельные вводы, износ контактов коммутирующих реле после 500 000 циклов. Раз в год — визуальный осмотр контактов, продувка сжатым воздухом от пыли, проверка затяжки клеммных винтов. При замене модуля обязательна проверка периферии: датчик напора часто загрязняется накипью и требует очистки лимонной кислотой; поплавковые выключатели изнашиваются механически на подвесе.

Ценовые категории

Стоимость определяется функционалом, фазностью, брендом производителя и наличием цифрового дисплея. Базовые модели с одноуровневой индикацией и двумя реле — доступный сегмент для планового ремонта бытовых установок. Средний сегмент — с ЖК-дисплеем, программируемыми уставками и памятью событий (DAB, Wilo). Премиум — с частотным преобразователем, поддержкой Modbus и интеграцией в системы умного дома (Grundfos CU, DAB Active Driver). Оригинальные комплектующие от заводов-изготовителей гарантируют совместимость и заявленный ресурс.

Почему стоит купить плату для автоматики насоса в ToolMax?

• Инженерный подбор. Идентификация нужной модели строго по деталировке и артикулу производителя — без риска ошибки в совместимости прошивки и электрических параметров.

• Официальная гарантия. Заводская гарантия от производителей (DAB, Wilo, Grundfos, Pedrollo, Italtecnica, Coelbo) и полный пакет технической документации.

• Складские остатки. Наиболее востребованные позиции (модули для DAB Active Driver, Grundfos MQ, Pedrollo Easypress) — в наличии на складе для оперативной отгрузки.

• Доставка по Украине. Быстрая и безопасная доставка электронных компонентов в антистатической упаковке по всей территории страны.

В каталоге также представлены насосы, готовые блоки управления и электрические компоненты.
