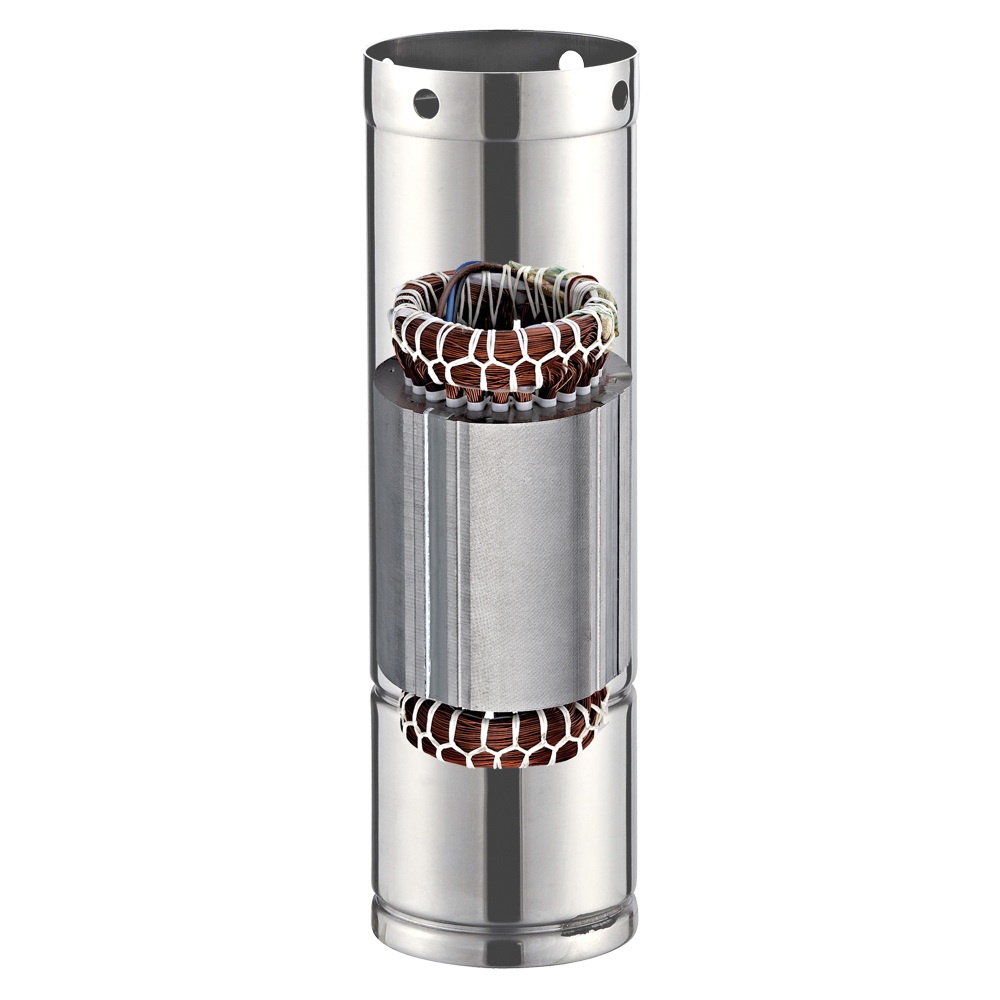

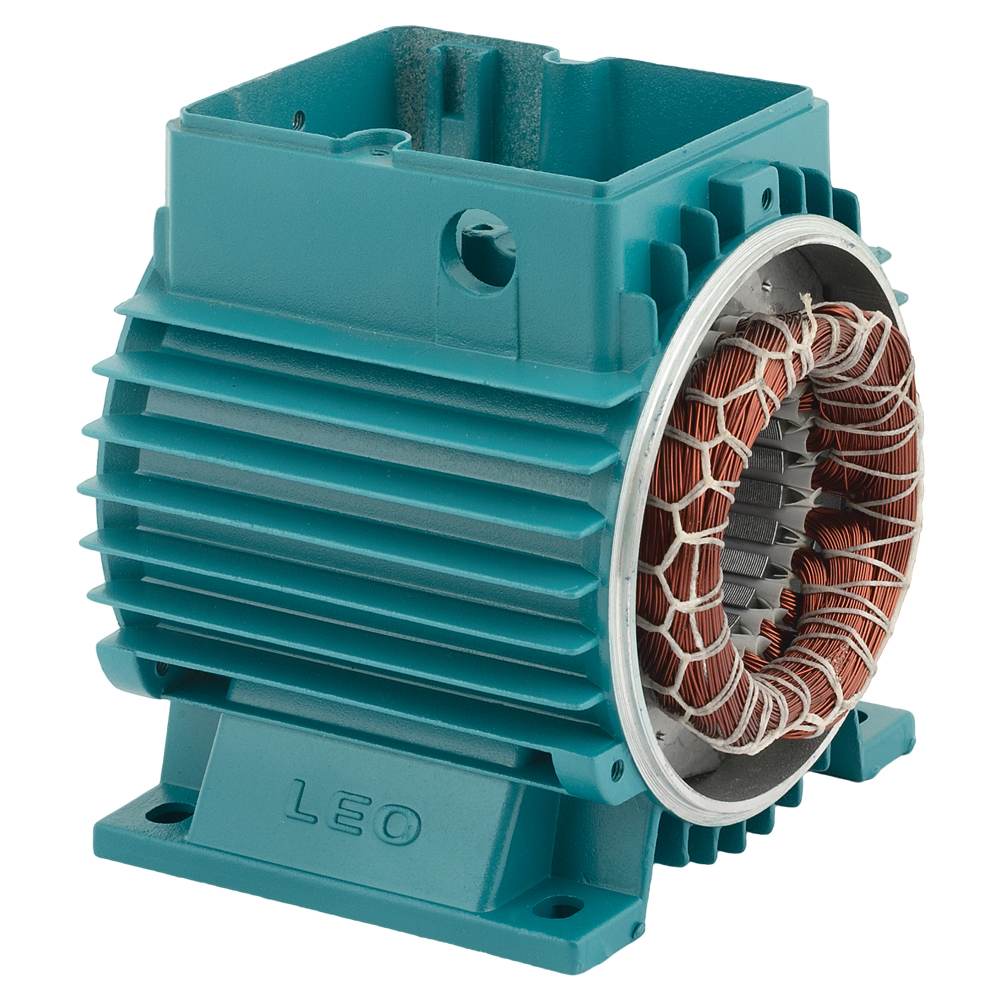

Статоры электродвигателя в сборе

Статор электродвигателя — это неподвижная часть электрической машины из категории запчасти на водяной насос, отвечающая за создание вращающегося магнитного поля. Состоит из шихтованного магнитного сердечника (пакет пластин из электротехнической стали толщиной 0,35-0,50 мм) и обмоток из изолированного медного провода. При подаче переменного тока в обмотках формируется электромагнитное поле, которое вовлекает во вращение ротор — так рабочее колесо начинает вращать перекачиваемую жидкость. Ресурс качественного статора при работе в номинальном режиме — 15-20 лет.

Конструкция и функциональное назначение

1. Магнитный сердечник. Пакет пластин электротехнической стали Ст 3 или аналогов с изоляционным покрытием — минимизация вихревых токов и потерь на перемагничивание.

2. Обмотки. Медный эмалированный провод класса ПЭТВ-2 или ПЭТ-155 сечением 0,5-3,0 мм² в зависимости от мощности двигателя. Укладка в пазы сердечника через пазовую изоляцию.

3. Клеммный отсек. Выводы обмоток на клеммную колодку в отдельном герметичном корпусе с классом защиты не ниже IP54 согласно ДСТУ EN 60529.

4. Пропитка обмоток. Заливка эпоксидными или полиэфирными смолами — защита от влаги, вибрации и температурных деформаций, ключевой фактор ресурса статора.

5. Датчик температуры. В моделях с встроенной термозащитой — биметаллический термостат или PTC-термистор в пазу с обмоткой для отключения двигателя при перегреве.

Классы изоляции обмоток

• Класс E. Максимальная рабочая температура 120 °C. Устаревший стандарт для бюджетных бытовых серий, постепенно вытесняется классом B.

• Класс B. Максимальная температура 130 °C. Стандарт бытового сегмента насосного оборудования — оптимальное соотношение цены и ресурса.

• Класс F. Максимальная температура 155 °C. Стандарт полупромышленных и коммерческих установок — повышенный запас по нагреву.

• Класс H. Максимальная температура 180 °C. Промышленные агрегаты для работы в условиях повышенных температур окружающей среды.

Правило Аррениуса: каждые +10 °C сверх номинала сокращают ресурс изоляции в 2 раза. Поэтому корректный подбор класса изоляции под условия эксплуатации напрямую влияет на срок службы всего оборудования.

Как правильно подобрать

• Точная идентификация модели. Статор электродвигателя подбирается по производителю (Aquatica, Pedrollo, Grundfos, DAB, Wilo, Optima), точному названию серии и артикулу детали в паспорте. Даже внутри одной серии разные ревизии могут иметь разное количество пазов и схему укладки обмоток.

• Расчёт номинального тока для проверки совместимости:

Inom = Pmotor · 1000 / (U · cos φ · η)

Inom — номинальный ток в амперах, Pmotor — мощность двигателя в кВт, U — напряжение сети в вольтах (220 В для однофазных, 380 В для трёхфазных), cos φ — коэффициент мощности (0,7-0,85), η — КПД двигателя (0,75-0,88). Расчётное значение должно совпадать с указанным на шильдике старого статора с погрешностью не более 5%.

• Условия эксплуатации. Для скважинных установок в маслозаполненном корпусе — специальные исполнения с водонепроницаемой пропиткой. Для поверхностных с воздушным охлаждением — стандартные бытовые серии. Для промышленных объектов с повышенной температурой окружающей среды — класс изоляции не ниже F.

• Фазность. Однофазные 220 В с рабочим/пусковым конденсатором для бытовых установок до 2,2 кВт. Трёхфазные 380 В — для полупромышленных и промышленных агрегатов, где важна стабильность момента без пульсаций.

Технология замены

1. Обесточивание. Отключение автомата в щитке, УЗО и вводного выключателя. Проверка отсутствия напряжения на клеммах индикатором с двойной проверкой.

2. Демонтаж агрегата. Извлечение установки из посадочного места (в скважинных — подъём за страховочный трос), очистка внешних поверхностей от отложений.

3. Разборка гидравлики и двигателя. Снятие всасывающего фланца, откручивание гидравлической части, извлечение ротора с рабочим колесом, доступ к клеммному отсеку и корпусу статора.

4. Извлечение старого статора. Отсоединение выводов обмоток от клеммной колодки с фиксацией маркировки, освобождение крепежных винтов, аккуратное извлечение из корпуса.

5. Установка нового. Проверка совместимости по посадочным размерам, установка с соблюдением ориентации выводов, подключение к клеммной колодке согласно паспортной схеме.

6. Тестирование перед возвратом в эксплуатацию. Замер сопротивления обмоток тестером (должно совпадать с паспортным значением ±5%), проверка сопротивления изоляции мегаомметром (не менее 20 МОм), кратковременный тестовый пуск на холостом ходу.

Диагностика и признаки неисправности

Продление ресурса

Основные факторы, разрушающие статор электродвигателя: скачки напряжения в сети (обязателен стабилизатор от 1500 ВА для двигателей от 1,1 кВт), перегрев из-за загрязнения оребрения корпуса или неисправного вентилятора охлаждения, попадание влаги через изношенные кабельные вводы, частые пуски-остановы без выдержки паузы. Раз в год — визуальный осмотр клеммного отсека, замер сопротивления изоляции мегаомметром на 500 В (норма не менее 20 МОм), проверка затяжки клеммных винтов. При правильной эксплуатации и своевременной профилактике ресурс статора достигает 15-20 лет, что сопоставимо со сроком службы всего оборудования.

Ценовые сегменты

Стоимость определяется мощностью двигателя, классом изоляции обмоток, брендом производителя и наличием встроенных защитных элементов (термостат, PTC-датчик). Базовые модели с классом изоляции B для бытовых установок до 1,1 кВт — доступный сегмент для планового ремонта. Средний сегмент — с классом F и встроенной термозащитой для полупромышленных серий 1,5-2,2 кВт. Премиум — специальные исполнения для скважинных маслозаполненных двигателей с водостойкой пропиткой обмоток. Оригинальные комплектующие от заводов-изготовителей гарантируют совместимость и заявленный ресурс.

Почему стоит купить статор электродвигателя в ToolMax?

• Инженерный подбор. Идентификация нужной модели строго по деталировке производителя, проверка совместимости по посадочным размерам, схеме обмоток и электрическим параметрам.

• Официальная гарантия. Заводская гарантия от производителей (Aquatica, Pedrollo, Grundfos, DAB, Wilo, Optima) и полный пакет технической документации.

• Комплектующие. Клеммные колодки, кабельные вводы, стабилизаторы напряжения, термозащитные элементы, шпонки и крепёж — в одном заказе для комплексной замены.

• Доставка по Украине. Быстрая и безопасная доставка тяжёлых узлов по всей территории страны, упаковка исключает механические повреждения при транспортировке.

В каталоге также представлены насосы и насосное оборудование, готовые двигательные комплекты, роторы электродвигателя и подшипниковые узлы — для комплексного ремонта и обслуживания.
