Роторы электродвигателя

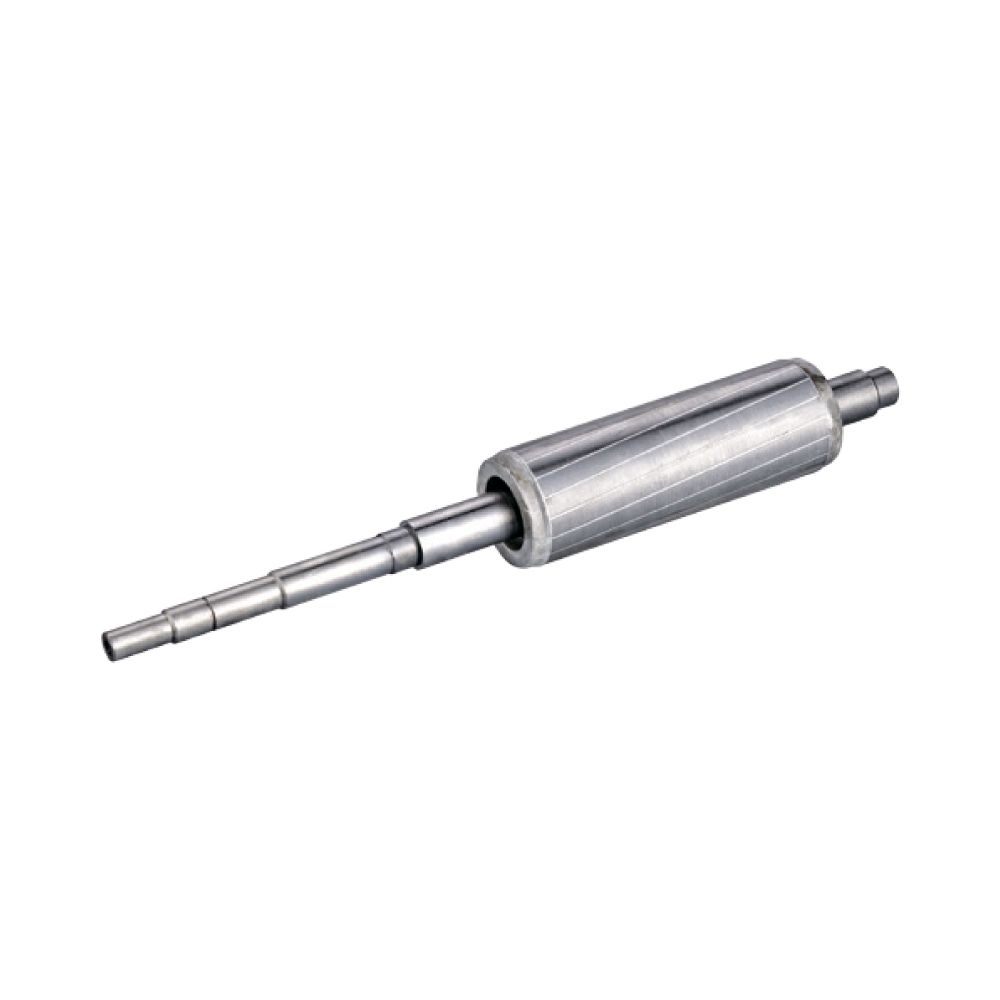

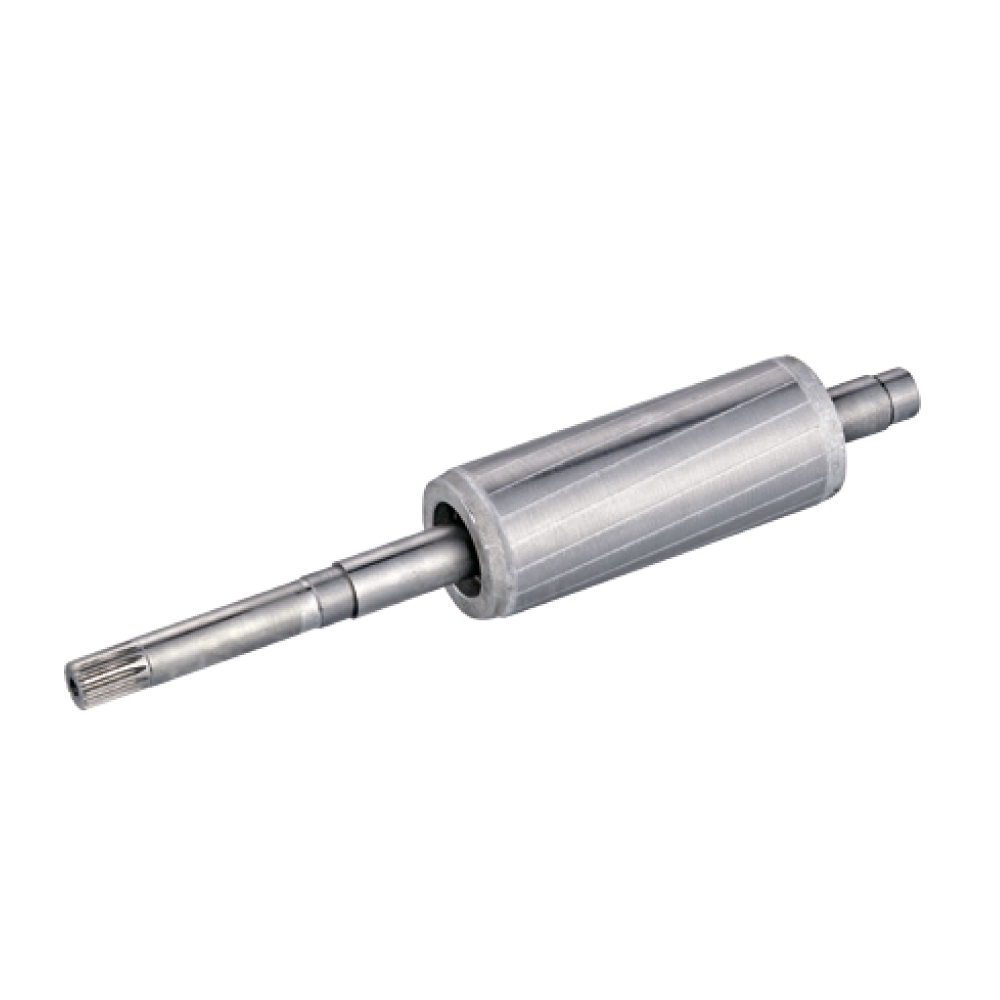

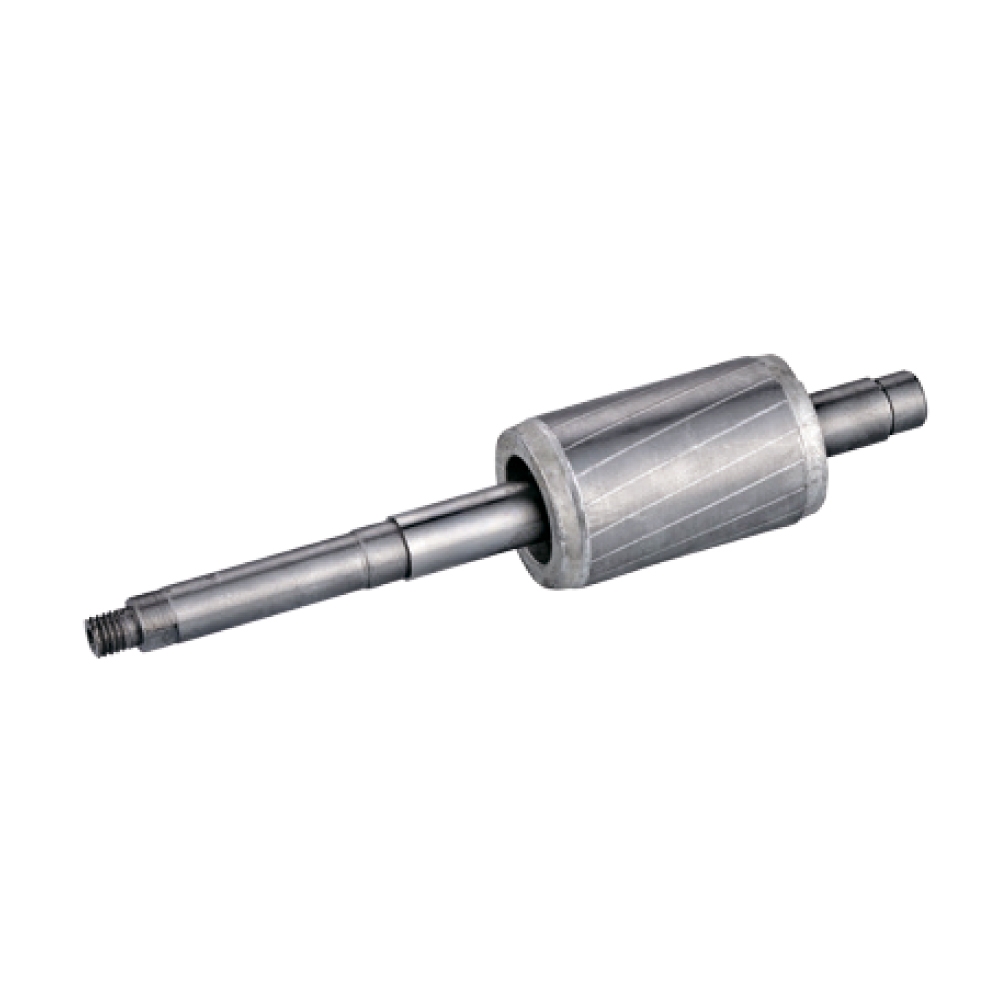

Ротор электродвигателя — это вращающаяся часть асинхронной электрической машины из категории запчасти для насоса, состоящая из шихтованного магнитного сердечника, короткозамкнутой обмотки в виде "беличьей клетки" и приводной оси. Под действием вращающегося магнитного поля обмоток корпуса, ротор приходит во вращение и передаёт крутящий момент на рабочее колесо гидравлической части. При работе развивается скорость 2850-2900 об/мин для двухполюсных двигателей с частотой сети 50 Гц — при так называемом асинхронном скольжении 2-5% относительно синхронной скорости.

Пользователи часто ищут этот компонент под названием "якорь электродвигателя" — важное уточнение: в асинхронных двигателях водяных насосов правильное название вращающейся части — именно ротор. Якорь как термин применяется в двигателях постоянного тока и коллекторных машинах (дрели, стартеры, пылесосы), которых в конструкции бытовых водяных агрегатов нет.

Устройство и принцип работы

1. Магнитный сердечник. Пакет пластин электротехнической стали Ст 3 толщиной 0,35-0,50 мм с изоляционным покрытием — минимизация потерь на вихревые токи и перемагничивание.

2. Короткозамкнутая обмотка ("беличья клетка"). Алюминиевые или медные стержни в пазах сердечника, замкнутые с торцов кольцами. При вращении магнитного поля в стержнях наводится ЭДС и течёт ток, создающий крутящий момент.

3. Приводная ось. Проходит через центр сердечника, служит для передачи крутящего момента на рабочее колесо и опорой в опорных узлах передней и задней крышек.

4. Балансировка. Заводская динамическая балансировка ротора по классу G6.3 согласно ДСТУ ISO 21940. Отклонение приводит к вибрации, ускоренному износу опор качения и торцевых уплотнений.

Материалы и типы обмотки

1. Алюминиевая заливка. Стандарт бытового сегмента для двигателей 0,25-2,2 кВт. Стержни и торцевые кольца отливаются под давлением в один приём. Ресурс 15-20 лет, недорогое производство.

2. Медные стержни. Для полупромышленных агрегатов от 2,2 кВт. Медный ротор имеет проводимость на 65% выше алюминиевого — повышенный КПД и стойкость к пусковым токам. Ресурс до 25 лет.

3. Специальные с двойной клеткой. Для агрегатов с частыми пусками (дренажные, фекальные) — внешняя клетка отвечает за пусковой момент, внутренняя — за рабочий режим.

4. Стальной вал. Из нержавейки AISI 304 (стандарт) или AISI 316L (для агрессивной среды), проходит через сердечник и запрессован в него.

Признаки износа

Изношенный ротор проявляет себя рядом характерных симптомов. Основные из них: снижение крутящего момента (двигатель не выходит на номинальные обороты под нагрузкой), увеличение потребляемого тока при нормальной производительности, характерный "рычащий" звук при работе (обрыв стержней короткозамкнутой обмотки ротора), повышенная вибрация из-за нарушения балансировки. При визуальном осмотре: изменение цвета стержней (потемнение или прижоги), трещины по галтелям торцевых колец, следы истирания на посадочных шейках оси. Диагностика — методом холостого хода (сравнение потребляемого тока при трёх положениях вала через 120°) и замером сопротивления стержней миллиомметром.

Как правильно подобрать

• Точная идентификация. Ротор электродвигателя подбирается по производителю (Aquatica, Pedrollo, Grundfos, DAB, Wilo, Optima), точному названию серии, мощности, году выпуска и артикулу в паспорте. Даже незначительное отличие в количестве полюсов приводит к несовместимости с корпусом.

• Расчёт крутящего момента:

Mrot = Pmotor · 9550 / nrot

Mrot — крутящий момент в Н·м, Pmotor — мощность двигателя в кВт, nrot — обороты в минуту (2850-2900 для двухполюсных).

Технология замены

1. Обесточивание и разборка. Отключение автомата, снятие всасывающего фланца, извлечение рабочего колеса, отделение крышек двигателя от статора.

2. Извлечение старой детали. Аккуратное выведение ротора из неподвижной части без ударов и рывков — трение о полюса приводит к повреждению обмоток неподвижной части.

3. Проверка сопряжённых элементов. Замер сопротивления обмоток неподвижной части мегаомметром, визуальный контроль состояния подшипниковых гнёзд в крышках.

4. Установка нового ротора электродвигателя. Совмещение с осевой линией магнитопровода, монтаж подшипников с моментом по паспорту, сборка крышек с новыми кольцевыми прокладками.

5. Тестирование. Замер сопротивления изоляции мегаомметром на 500 В (не менее 20 МОм), проверка свободного вращения вручную, кратковременный пуск на холостом ходу с контролем шума и вибрации.

Стоимость

Цена определяется мощностью двигателя, типом обмотки (алюминиевая заливка — базовый сегмент, медные стержни — средний, специальные с двойной клеткой — премиум), маркой стали пакета и брендом производителя. Ротор электродвигателя от завода-изготовителя гарантирует заводскую балансировку G6.3 и точность посадочных размеров под подшипники и торцевые пары. Готовые двигательные комплекты (ротор + статор + подшипники + крышки) обычно на 20-25% выгоднее покупки отдельных позиций.

Почему стоит купить ротор электродвигателя в ToolMax?

• Инженерный подбор. Идентификация нужной модели по производителю, серии и мощности агрегата — без ошибок в артикуле и количестве полюсов.

• Официальная гарантия. Заводская гарантия от производителей (Aquatica, Pedrollo, Grundfos, DAB, Wilo, Optima) и полный пакет технической документации.

• Комплектующие. Шпонки, крышки, кольцевые прокладки — в одном заказе для комплексной замены двигательной группы.

• Доставка по Украине. Быстрая и безопасная доставка тяжёлых узлов в защитной упаковке по всей территории страны.

В каталоге также представлены насосы и насосное оборудование и полные двигательные комплекты — для комплексного ремонта.
