Уплотнения механические

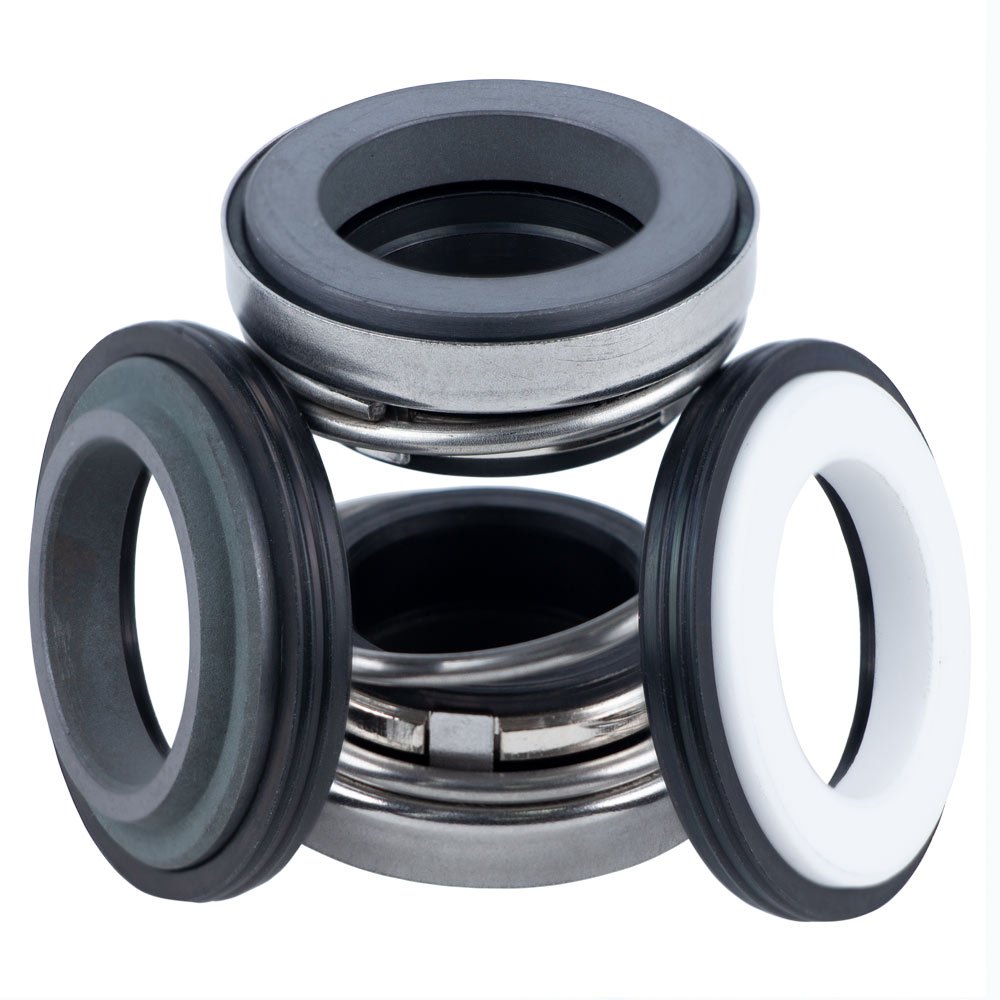

Торцевое уплотнение насоса — это механический герметизирующий узел из категории запчасти для водяного насоса, устанавливаемый на приводной оси между гидравлической камерой и электродвигателем. Работает по принципу плотного контакта двух отшлифованных кольцевых поверхностей — неподвижной (в корпусе) и вращающейся (на оси), — прижимаемых пружиной с расчётным усилием. По сравнению с устаревшей сальниковой набивкой обеспечивает в 3-5 раз более длительный ресурс и практически нулевую утечку жидкости в стандартных условиях эксплуатации.

Конструкция и рабочие пары

1. Неподвижное кольцо (стационар). Закреплено в корпусе гидравлической части через кольцевую резиновую прокладку. Обычно из графита или карбида кремния (SiC).

2. Вращающееся кольцо (ротор). Установлено на оси, вращается вместе с ней. Из более твёрдого материала — керамика Al2O3 или карбид кремния (SiC).

3. Пружина с постоянным усилием. Обеспечивает прижим колец при биении оси до 0,1-0,2 мм и температурных деформациях.

4. Эластомерные вторичные уплотнения. NBR для холодной воды, EPDM для питьевой и температур до +130 °C, Viton (FKM) для агрессивных сред до +200 °C.

Виды и стандарты

Торцевое уплотнение классифицируется по количеству пар трения, наличию промежуточной масляной камеры и типу сборки — от этого зависит область применения и цена узла.

• Одинарные. Стандарт для бытовых поверхностных агрегатов с чистой водой. Одна пара трения между гидравликой и двигателем. Ресурс 5-8 лет.

• Двойные с масляной прокладкой. Для скважинных установок и агрессивных сред — две пары трения последовательно с промежуточной масляной камерой. Ресурс 8-12 лет.

• Картриджные (кассетные). Готовые сборные узлы для быстрой замены без специнструмента — стандарт промышленных агрегатов согласно EN 12756.

• По стандарту DIN 24960. Международная унификация посадочных размеров и диаметров осей — упрощает подбор совместимого торцевого уплотнения от разных производителей.

Признаки износа

Торцевое уплотнение насоса требует немедленной замены при появлении даже минимальных подтёков воды из-под клеммного отсека двигателя (капли или постоянное намокание нижней части агрегата), характерного "шипения" при работе (пропуск воздуха через изношенные кольца), помутнения масла в масляной камере скважинных моделей (вода проникла через первую пару), необычного шума и вибрации в опорах. При визуальном осмотре видны следы истирания на плоскости рабочих поверхностей, потеря заводской зеркальной обработки, трещины на керамике или графите. Попадание воды в двигатель обходится в 20-30 раз дороже, чем плановая замена расходного узла.

Как правильно подобрать

• Модель и серия. Торцевое уплотнение насоса подбирается по производителю (Aquatica, Pedrollo, Grundfos, DAB, Wilo, Optima), точному названию серии и диаметру приводной оси (обычно 12, 14, 16, 18, 22 мм для бытового сегмента).

• Расчёт мощности трения:

Pfric = μ · Fspring · vrot

Pfric — мощность трения в Вт, μ — коэффициент трения пары (0,04-0,10 для смазанной пары в воде), Fspring — усилие пружины в ньютонах, vrot — скорость скольжения на среднем радиусе колец в м/с.

• Пара трения под среду. Для чистой холодной воды — графит/керамика (базовый сегмент). Для скважин с песком — SiC/керамика или SiC/SiC. Для промышленных задач с агрессивными средами — карбид вольфрама с SiC.

Технология монтажа

1. Обесточивание и разборка. Отключение автомата, слив воды из гидравлики, снятие всасывающего фланца, извлечение рабочего колеса с оси.

2. Демонтаж старого узла. Аккуратное извлечение обеих частей уплотнения без повреждения посадочной поверхности оси, очистка канавки от накипи мягкой тканью.

3. Проверка оси. Замер диаметра в зоне посадки штангенциркулем — при износе более 0,05 мм замена оси обязательна перед установкой нового узла.

4. Установка новой пары. Смазка эластомеров глицерином или силиконовой смазкой (никогда — маслом), аккуратная посадка без перекосов и растяжения более 5%, монтаж пружины с проверкой равномерности прижима.

5. Тестирование. Сборка гидравлики с новыми прокладками, опрессовка системы рабочим давлением 15 минут, визуальный контроль отсутствия капель.

Стоимость

Торцевое уплотнение — критичный расходник, экономить на котором нельзя: цена оригинала обычно в 20-30 раз ниже стоимости нового двигателя, который выходит из строя при неисправной герметизации.

Торцевое уплотнение водяного насоса из графита с керамическим кольцом — базовый сегмент для планового ремонта бытовых установок. Средний сегмент — SiC/керамика с эластомером EPDM для скважинных агрегатов. Премиум — картриджные модели с парой карбид вольфрама/SiC. Торцевое уплотнение водяного насоса от завода-изготовителя гарантирует точность заводской обработки контактных поверхностей и совместимость с ремонтными комплектами.

Почему стоит купить торцевое уплотнение насоса в ToolMax?

• Инженерный подбор. Идентификация торцевого уплотнения насоса по производителю, серии и диаметру приводной оси — без ошибок в артикуле.

• Официальная гарантия. Заводская гарантия от производителей (Aquatica, Pedrollo, Grundfos, DAB, Wilo, Optima) и полный пакет документации.

• Комплектующие. Кольцевые прокладки, силиконовые смазки, монтажные оправки, ремонтные наборы — в одном заказе.

• Доставка по Украине. Быстрая и безопасная доставка деталей в защитной упаковке по всей территории страны.

В каталоге также представлены насосы для воды, кольцевые уплотнения, подшипники и ремонтные комплекты — для комплексного восстановления гидравлики.
