Уплотнения кольцевые для насосного оборудования

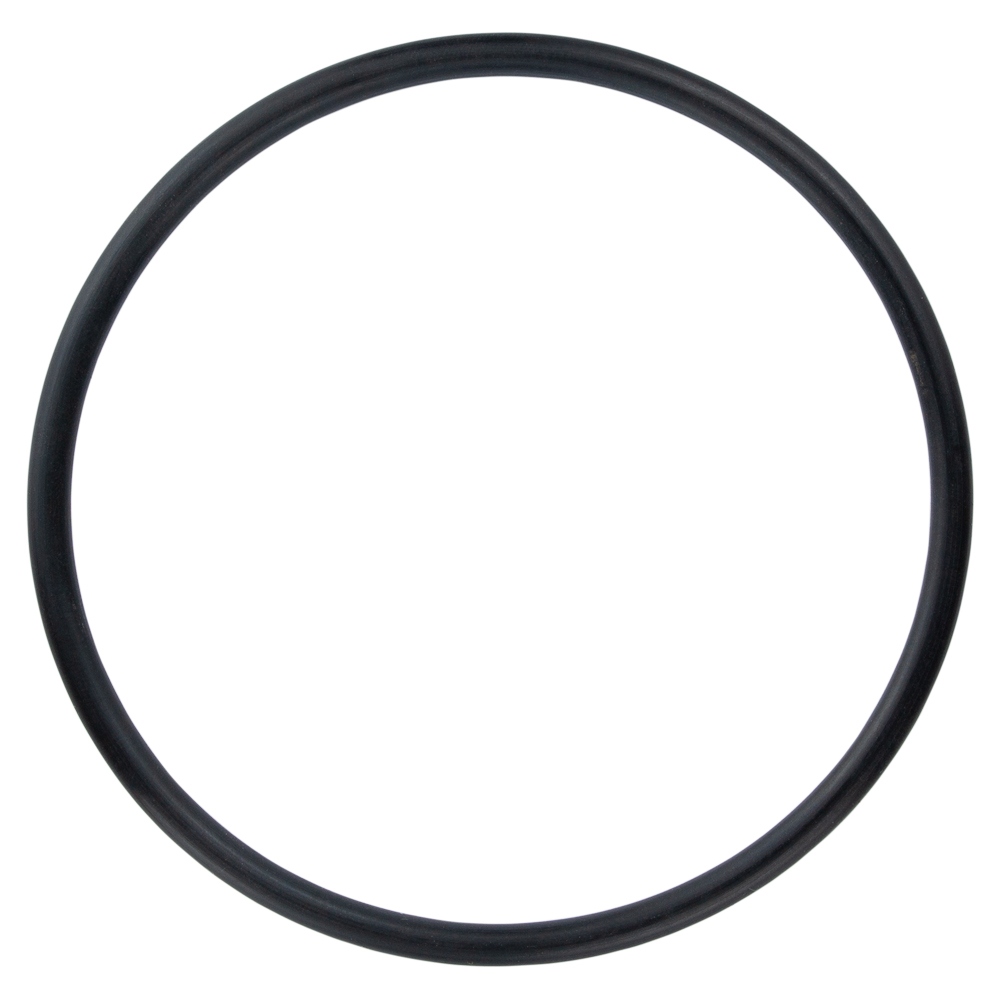

Кольцевое уплотнение (O-ring, кольцо круглого сечения) — это универсальный герметизирующий элемент из категории запчасти для водяного насоса, обеспечивающий плотный контакт между двумя ответными поверхностями: корпусом и крышкой агрегата, всасывающим и напорным фланцами, штуцерами и резьбовыми соединениями. Работает по принципу деформации при сжатии — эластичный резиновый профиль заполняет микронеровности сопрягаемых поверхностей и препятствует протечкам жидкости. Замена изношенных колец — самая частая профилактическая процедура при обслуживании насосного оборудования, стоимость её выполнения в 20-30 раз ниже, чем ремонт последствий скрытой протечки.

Назначение и места установки

1. Стык корпуса и крышки. Основное кольцо на фланцевом соединении улитки — герметизирует рабочую камеру от внешней среды.

2. Всасывающий и напорный патрубки. Между корпусом агрегата и трубопроводной обвязкой — исключает подсосы воздуха и утечки на входе-выходе жидкости.

3. Клеммный отсек двигателя. Разделяет электрическую часть от гидравлической — предотвращает попадание воды на клеммные соединения.

4. Соединения штуцеров и фитингов. На резьбовых портах пятивыводных штуцеров, датчиках давления, манометрах — обеспечивает герметичность при минимальном моменте затяжки.

5. Обратные клапаны и краны. Между корпусом и штоком, седлом и подвижной частью — критично для сохранения герметичности при пульсирующей нагрузке.

Материалы и температурный диапазон

1. NBR (нитрил-бутадиеновый каучук). Стандарт бытового сегмента для холодной воды и минеральных масел. Диапазон -30...+100 °C, стойкость к нефтепродуктам высокая, к озону низкая.

2. EPDM (этилен-пропилен-диеновый каучук). Для питьевой воды, горячего водоснабжения, циркуляционных систем отопления. Диапазон -40...+130 °C, отличная стойкость к горячей воде, но неприменим для контакта с маслами.

3. FKM / Viton (фторкаучук). Для агрессивных сред, высоких температур, промышленных установок. Диапазон -20...+200 °C, стойкость к большинству химических реагентов, кислотам и щелочам.

4. Силикон (VMQ). Для пищевой промышленности и медицинского применения. Диапазон -60...+220 °C, инертность к пищевым продуктам, но пониженная механическая прочность.

5. PTFE (тефлон). Для наиболее агрессивных сред и высоких давлений. Практически универсальная химическая стойкость, диапазон до +250 °C, но требует твёрдой опорной поверхности.

Типоразмеры и стандарты

Кольцевое уплотнение маркируется двумя параметрами: внутренний диаметр × диаметр сечения (например, 20 × 3 мм). Международные стандарты — DIN 3771 (Германия), ISO 3601 (общий), ДСТУ 9833-73. Каждый стандарт задаёт свою сетку типоразмеров, поэтому при замене обязательно уточняйте, по какому стандарту изготовлено оригинальное кольцо, — размеры сечения могут отличаться на 0,1-0,3 мм, что критично для герметичности.

Как правильно подобрать

• Точные размеры. Кольцо подбирается по внутреннему диаметру и диаметру сечения оригинала. Замер выполняется штангенциркулем на сухом и чистом кольце. Формула определения нужного размера при отсутствии оригинала:

Did = Dgroove − 2 · dsect · kcompr

Did — внутренний диаметр кольца в мм, Dgroove — диаметр канавки посадочного места, dsect — диаметр сечения кольца в мм, kcompr — коэффициент сжатия (0,10-0,15 для статических соединений, 0,08-0,12 для динамических).

• Материал под среду. Для питьевой воды — EPDM с сертификатом WRAS или KTW. Для скважин с примесями песка — NBR повышенной твёрдости (Shore A 80-90). Для агрессивных сред — FKM.

• Твёрдость. Стандарт бытового сегмента — Shore A 70. Для повышенных давлений — Shore A 80-90. Более твёрдые кольца меньше деформируются и лучше держат высокое давление.

Порядок замены

1. Обесточивание и слив. Отключение автомата, слив воды из ремонтируемой части системы через кран или пробку.

2. Разборка соединения. Откручивание фланцевых болтов или резьбовой части, аккуратное разделение сопрягаемых поверхностей без ударов и рычагов.

3. Извлечение старого кольца. Пластиковой шпилькой или щупом — металлические предметы могут повредить посадочную канавку.

4. Очистка канавки. Удаление остатков резины, накипи, отложений с помощью мягкой ткани. Проверка канавки на трещины, вмятины, коррозию.

5. Установка нового. Кольцевое уплотнение смазывается силиконовой смазкой (для воды) или литолом (для маслосодержащих сред), укладывается в канавку без перекручивания и растяжения более чем на 5%.

6. Сборка и проверка. Равномерная затяжка фланцевых болтов крест-накрест с моментом по паспорту, проверка герметичности при первом заполнении системы водой.

Уход и продление ресурса

Кольцевое уплотнение — расходный элемент, который меняется при каждой разборке соединения (даже если визуально выглядит целым — незаметный след деформации после первого сжатия). Раз в 2-3 года плановая замена всех колец в системе водоснабжения — стандартная профилактика. Основные факторы, сокращающие ресурс: превышение температурного диапазона материала, воздействие несовместимых химических веществ (растворители, агрессивные средства очистки), длительный простой в сжатом состоянии без движения жидкости (эффект "залипания"), механические повреждения острыми кромками при монтаже. Правильно подобранное и корректно установленное кольцо служит 5-10 лет.

Стоимость

Цена определяется материалом (NBR — базовый сегмент, EPDM — средний, FKM/Viton — премиум), размерами (крупные для промышленных установок дороже стандартных бытовых) и производителем (европейские бренды с сертификатами дороже китайских аналогов в 3-5 раз). Кольцо из NBR стандартных размеров — самый доступный вариант для бытового ремонта. Комплекты сменных колец разных типоразмеров — удобны для запаса при обслуживании собственной системы водоснабжения.

Почему стоит купить кольцевое уплотнение в ToolMax?

• Инженерный подбор. Помощь в определении нужных размеров по параметрам оригинала или посадочной канавки, выбор материала под конкретную среду и температурный режим.

• Официальные поставки. Прямые контракты с производителями сертифицированной продукции (Freudenberg, Trelleborg, ERIKS) и полный пакет технической документации.

• Комплектующие и наборы. Стандартные размеры для бытовых установок, ремонтные комплекты, силиконовые смазки — в одном заказе.

• Доставка по Украине. Быстрая и безопасная доставка заказов по всей территории страны.

В каталоге также представлены насосы и насосное оборудование, торцевые уплотнения, мембраны и прокладки — для комплексного обслуживания систем водоснабжения и отопления.
