Напівзанурювальні насоси

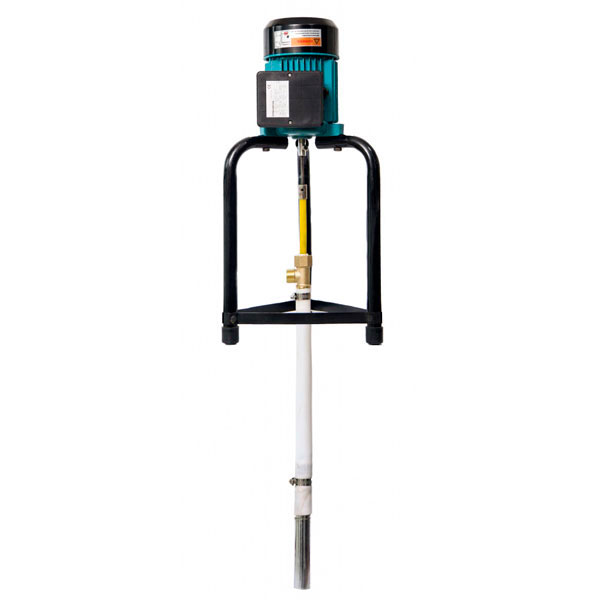

Напівзанурювальний насос - відцентрове обладнання вертикального типу, у якого гідравлічна частина занурена в рідину, а двигун винесений вище за її рівень. Таке компонування вирішує завдання, з яким не справляються звичайні занурювальні моделі: привід не контактує з гарячою кислотою, лугом або абразивним шламом - він охолоджується повітрям і працює в нормальних умовах. У міжнародній класифікації подібне обладнання позначається як vertical immersion pump або vertical cantilever pump (стандарти API 610 та ISO 5199). Сфера застосування напівзанурювального насоса - промислові приямки, технологічні та травильні ванни в металообробці, резервуари-накопичувачі в хімічній та харчовій промисловості, зумпфи на гірничо-збагачувальних комбінатах, КНС комунального сектора та енергетичні об'єкти з високотемпературними теплоносіями.

Переваги напівзанурювальних насосів

• Ізоляція приводу. Двигун розташований над рідиною і не піддається хімічному або тепловому впливу середовища - ресурс електрообладнання багаторазово вищий, ніж у занурювальних аналогів.

• Робота з екстремальними середовищами. Правильно підібране виконання витримує температуру до +200 °C, концентровані кислоти, луги та абразивні суспензії.

• Не потребує заливання. Гідравліка завжди знаходиться нижче за рівень рідини - самоусмоктування забезпечується конструктивно, без підготовки всмоктувальної лінії.

• Гнучкість по глибині. Довжина опорної колони підбирається під геометрию резервуара: стандартні серії пропонують виконання від 0,5 до 6 м.

• Широкий вибір матеріалів. Чавун, нержавіюча сталь AISI 316L, поліпропилен, PVDF з PTFE-футеруванням - під кожне середовище існує сумісне виконання корпусу та ущільнень.

• Ремонтопридатність. Двигун демонтується без виймання гідравлічної частини з резервуара, що скорочує час обслуговування.

Важливо. Напівзанурювальний насос із підводними підшипниками, що змащуються середовищем, яке перекачується, виходить із ладу за 10-15 хвилин сухого ходу. Система автоматики з датчиком мінімального рівня рідини - обов'язкова умова безаварійної експлуатації. Монтаж строго вертикальний: допустиме відхилення осі - не більше 1-2°.

Як вибрати напівзанурювальний насос

За типом середовища, що перекачується

Універсальних матеріалів не існує - виконання корпусу та ущільнень визначається хімічним складом і температурою рідини:

Консольна конструкція (cantilever) - без підводних підшипників - оптимальна для агресивної хімії: вал підтримується тільки верхнім вузлом, кислота та абразив взагалі не контактують з опорами. Обмеження - довжина занурювальної частини до 1,5-2 м.

За гідравлічними параметрами

Потужність варіюється від 1 до 500 кВт, напір - від 5 до 60 м вод. ст. Робоча точка розраховується через повний необхідний напір системи:

H = H_підйом + H_втрати_тертя + H_місцеві + H_тиск_кінець

Занадто потужна установка працюватиме поза зоною оптимального ККД (BEP), перевантажуючи підшипникові вузли та марно витрачаючи електроенергію. Мінімальний рівень занурення робочого колеса - 100-300 мм нижче за дзеркало рідини: при меншому заглибленні утворюється повітряна воронка і починається кавітація, що руйнує крильчатку. Якщо в робочій зоні присутня пара розчинників, потрібне вибухозахищене виконання двигуна стандарту ATEX.

За конструкцією вала

Довга колона з проміжними шийковими підшипниками (через кожні 1-1,5 м) застосовується для глибоких резервуарів - до 6 м. Консольний вал без підводних опор підходить для агресивних середовищ і невеликих глибин до 2 м. Вибір конструкції безпосередньо впливає на ресурс і регламент обслуговування: у колонних установок проміжні втулки перевіряються кожні 5000 мотогодин, у консольних цей вузол відсутній повністю. Рівень вібрації контролюється щомісяця за стандартом ISO 10816 - це ранній маркер зносу підшипників і розцентрування вала.

Чому варто купити напівзанурювальний насос у ToolMax

Ціна напівзанурювального насоса в каталозі ToolMax обґрунтована якістю виконання та повним інженерним супроводом угоди. Ми постачаємо тільки оригінальне насосне обладнання із заводською документацією. Купити напівзанурювальний насос у нас - означає отримати установку, точно підібрану під хімію, температуру та геометрію вашого резервуара. Перед відправкою кожна одиниця проходить передпродажну перевірку комплектності та відповідності заявленим параметрам:

• Інженерний підбір. Розрахуємо напір системи, підберемо матеріал корпусу та ущільнень під хімічний склад середовища, визначимо оптимальну довжину колони.

• Офіційна гарантію. Кожна одиниця обладнання постачається з повним пакетом технічної документації та сертифікатів виробника.

• Власний сервісний центр. Планове ТО, діагностика вібрації за ISO 10816, оригінальні робочі колеса та захисні втулки - в наявності.

• Доставка по Україні. Оперативне відправлення довгомірного обладнання на промисловий об'єкт із дотриманням правил транспортування.
