Перетворювачі частоти для насоса

Перетворювачі частоти для насоса - електронний пристрій, який керує швидкістю обертання двигуна, підлаштовуючи продуктивність установки під фактичну потребу системи. Замість механічного дроселювання засувками частотник для насоса змінює частоту живильної напруги - а разом із нею оберти робочого колеса - плавно і без ударних навантажень. Принцип роботи - подвійне перетворення: вхідний випрямляч дає постійний струм, DC-шина з конденсаторами згладжує пульсації, а вихідний інвертор на IGBT-транзисторах формує потрібну частоту методом ШІМ. Результат: стабільний тиск у контурі, захист від гідроударів та радикальне зниження витрат на електроенергію.

Переваги частотних перетворювачів для насосів

• Енергозбереження до 50%. Для відцентрових установок діють закони подібності: зниження обертів на 20% зменшує споживану потужність майже вдвічі - залежність кубічна (P2/P1 = (N2/N1)³). Це означає: знизити оберти на 20% - заощадити майже половину рахунку за електроенергію.

• Захист від гідроударів. Плавний розгін та гальмування виключають різкі перепади тиску, які руйнують трубопровідну арматуру та ущільнення.

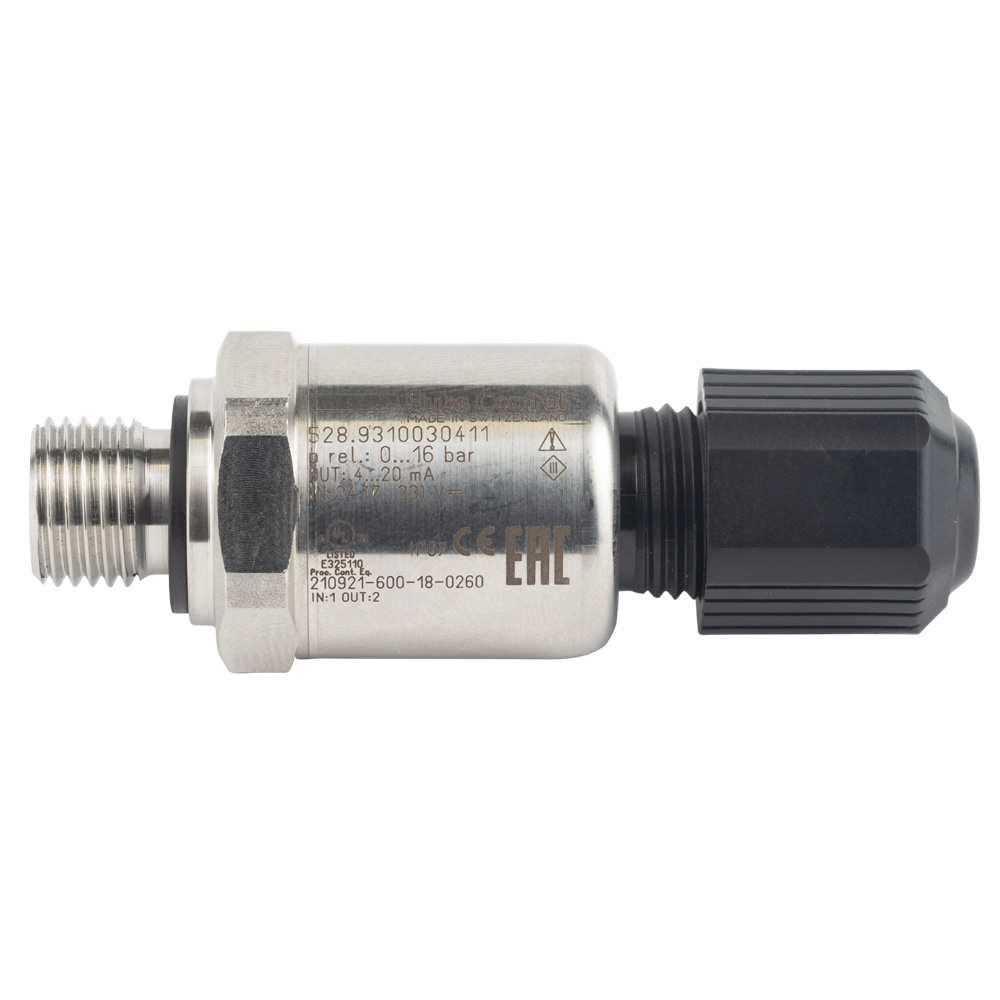

• Підтримання постійного тиску. Вбудований ПІД-регулятор безперервно порівнює фактичний тиск (сигнал датчика 4-20 мА) з уставкою та коригує оберти в реальному часі.

• Захист від сухого ходу. Електроніка аналізує споживаний струм та потужність: падіння нижче 30-40% від номіналу при робочій частоті фіксується як відсутність води - привід зупиняється до відновлення рівня.

• Збільшення ресурсу насосного обладнання. М'який пуск знижує пусковий струм у 5-7 разів порівняно з прямим увімкненням, що багаторазово подовжує термін служби обмоток та підшипників двигуна.

• Каскадне керування. Спеціалізовані моделі синхронізують групу насосів: чергують ведучий агрегат (Lead/Lag), підключають резерв по загальній шине Modbus - тиск стабільний при будь-якому водорозборі.

Важливо. Частотний перетворювач для насоса - не універсальний інвертор. Для свердловинних агрегатів із кабелем довшим за 50 м обов'язковий dV/dt-фільтр; понад 150 м - синусний фільтр. Без нього імпульсна напруга від IGBT-транзисторов пробиває ізоляцію обмоток. Для свердловинних установок мінімальна робоча частота обмежується 30 Гц: нижче за цей поріг швидкість охолоджувального потоку вздовж корпусу двигуна падає критично - обмотки перегріваються, упорний підшипник руйнується.

Як вибрати частотник для насоса

Підбір за струмом, а не за потужністю

Груба помилка при проектуванні - вибирати частотний перетворювач для насоса тільки за кіловатами. Правильний критерій - номінальний вихідний струм пристрою, який має перевищувати струм двигуна щонайменше на 10-15%. Для свердловинних установок запас збільшують до 20%: довгі підвідні кабелі створюють падіння напруги, і двигун компенсує його підвищеним струмом.

За типом насоса та схемою керування

Ключовий параметр при виборі - наявність насосних макросів. Спеціалізований частотний перетворювач для насоса вже містить попередньо налаштовані алгоритми: ПІД-контур тиску, Sleep-режим при нульовому водорозборі, логіку каскаду та карту захистів під гідравлічне обладнання. Загальнопромисловий інвертор цих функцій не має - їх доведеться програмувати вручну або відмовитися від них повністю.

Стандартний трифазний інвертор не підходить для однофазних двигунів із пусковими конденсаторами. Підключення призводить до перекосу фаз, перегріву та виходу обладнання з ладу. Для таких завдань використовуються спеціальні однофазні контролери або проводиться заміна мотора на трифазний (3×220 В).

Вбудовані функції захисту

Якісний частотник для насоса виконує роль контролера безпеки і відстежує параметри в реальному часі:

• End of curve - захист від обриву трубопроводу: якщо витрата максимальна, а тиск не зростає, привід зупиняється.

• Deragging - при різкому зростанні струму (ознака засмічення крильчатки) пристрій виконує серію реверсивних обертань для скидання сміття.

• OC / OV / UV - захист від перевантаження по струму, перенапруги та зниженої напруги мережі.

• Тепловий захист двигуна - програмна модель нагріву за стандартом IEC 60947 з урахуванням швидкості обертання та часу роботи.

Чому варто купити частотний перетворювач у ToolMax

На частотний перетворювач для насоса ціна формується виходячи з потужності, набору вбудованих захистів та наявності спеціалізованих гідравлічних функцій - тому головне не переплачувати за зайве, але й не економити на безпеці. Купити частотний перетворювач в Україні в ToolMax - означає отримати обладнання, підібране під конкретну схему підключення, тип двигуна та довжину кабельної траси:

• Інженерний підбір. Розраховуємо параметри за номінальними струмами, довжиною кабельних трас та типом приводу - поверхневий, свердловинний або каскадна група.

• Тільки сертифіковане обладнання. Офіційна заводська гарантія, легальне програмне забезпечення, повний пакет технічної документації.

• Сервісний центр та запчастини. Вентилятори охолодження, плати керування, мережеві фільтри - в наявності протягом усього терміну експлуатації.

• Швидку доставку. Оперативна логістика по всій Україні - для планової модернізації та термінового ремонту насосних станцій.

Купити частотний перетворювач для насоса в ToolMax - означає отримати стабільний тиск, захищений двигун та рахунок за електроенергію, який говорить сам за себе.
